PIC24 próbapanel
A PIC24 próbapanel a "Mikrovezérlők" foglalkozás (Mikrovezérlők és Mikrovezérlők gyakorlat tantárgy) oktatásához készült. Ezen belül is a magasszintű programozás elsajátításához és gyakorlásához. A panelon egy PIC24HJ128-as sorozatú 44 lábú 16-bites mikrovezérlő található egy ún. "öcsi" panelon. Ilyen módon ez cserélhető is, illetve megkönnyíti a legyártást is, mert "házi" körülmények között nehéz olyan nyákot készíteni, amelyen vegyesen vannak THT és SMD alkatrészek. A panelon a gyakorláshoz számos periféria található, így sok különböző programozási feladat megvalósítható segítségével. A panel teljes mértékben iskolai készítésű (a tervezéstől a kivitelezésig), a tanulók az Áramkörök építése és üzemeltetése gyakorlaton készítették el. A programozáshoz egy jegyzet is készült a Magasszintű programozás alapjairól, illetve az iskolai e-Learnig rendszerben Moodle kurzus is tartozik hozzá.
 |
 |
 |

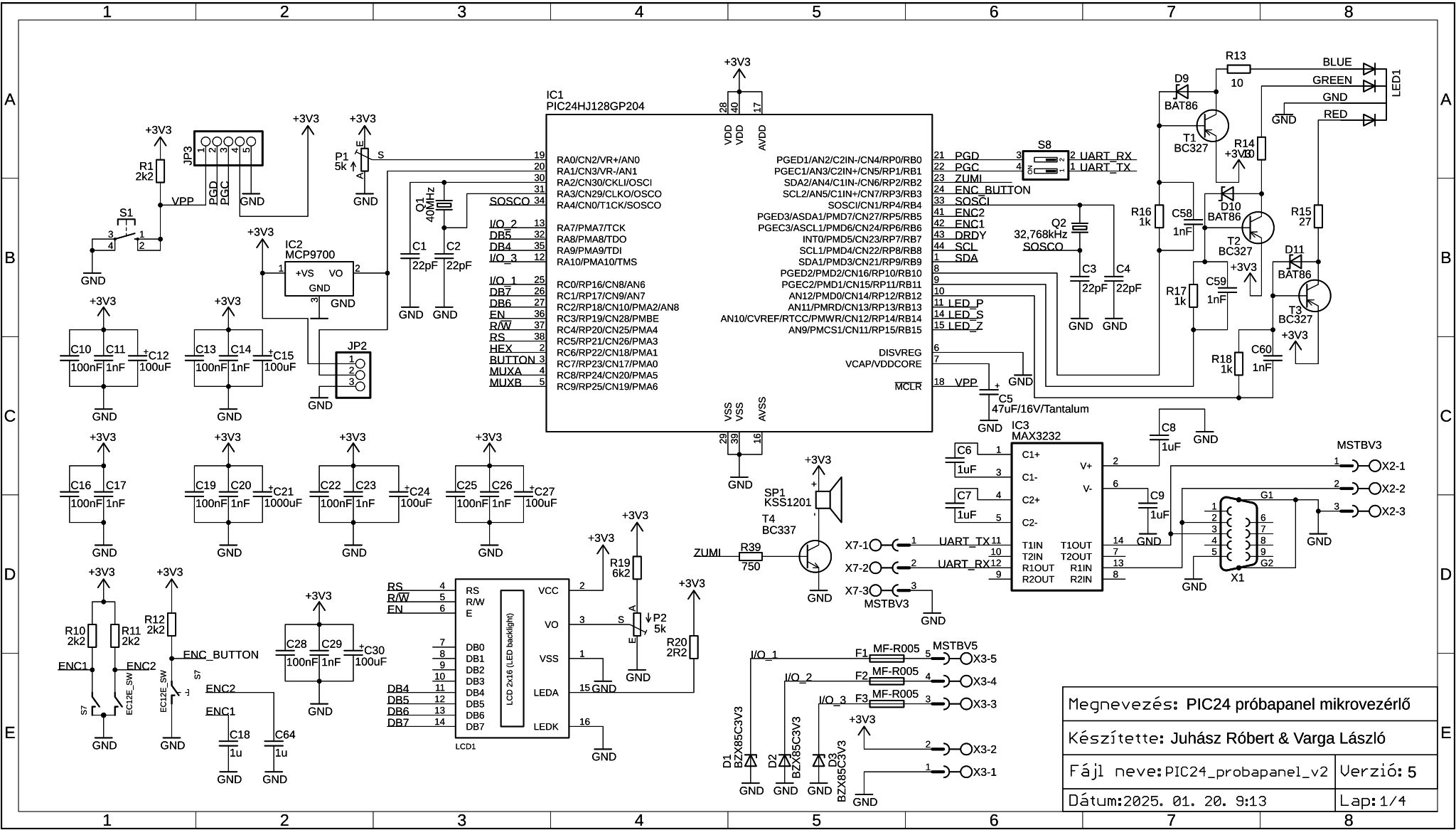

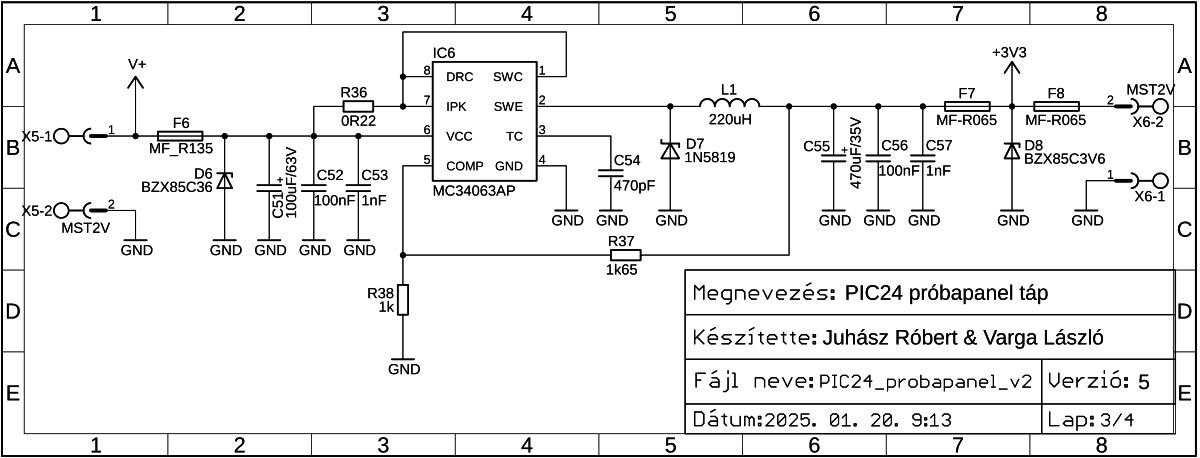

| Mikrovezérlő és környezete | Perifériák | Tápegység |
 |
 |
 |

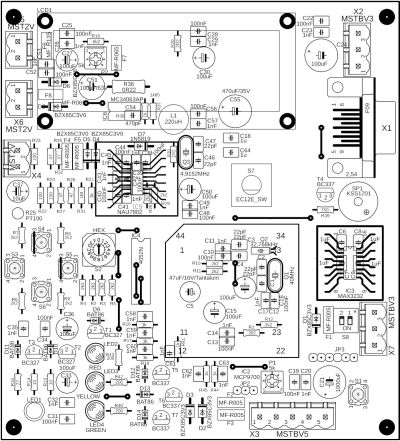

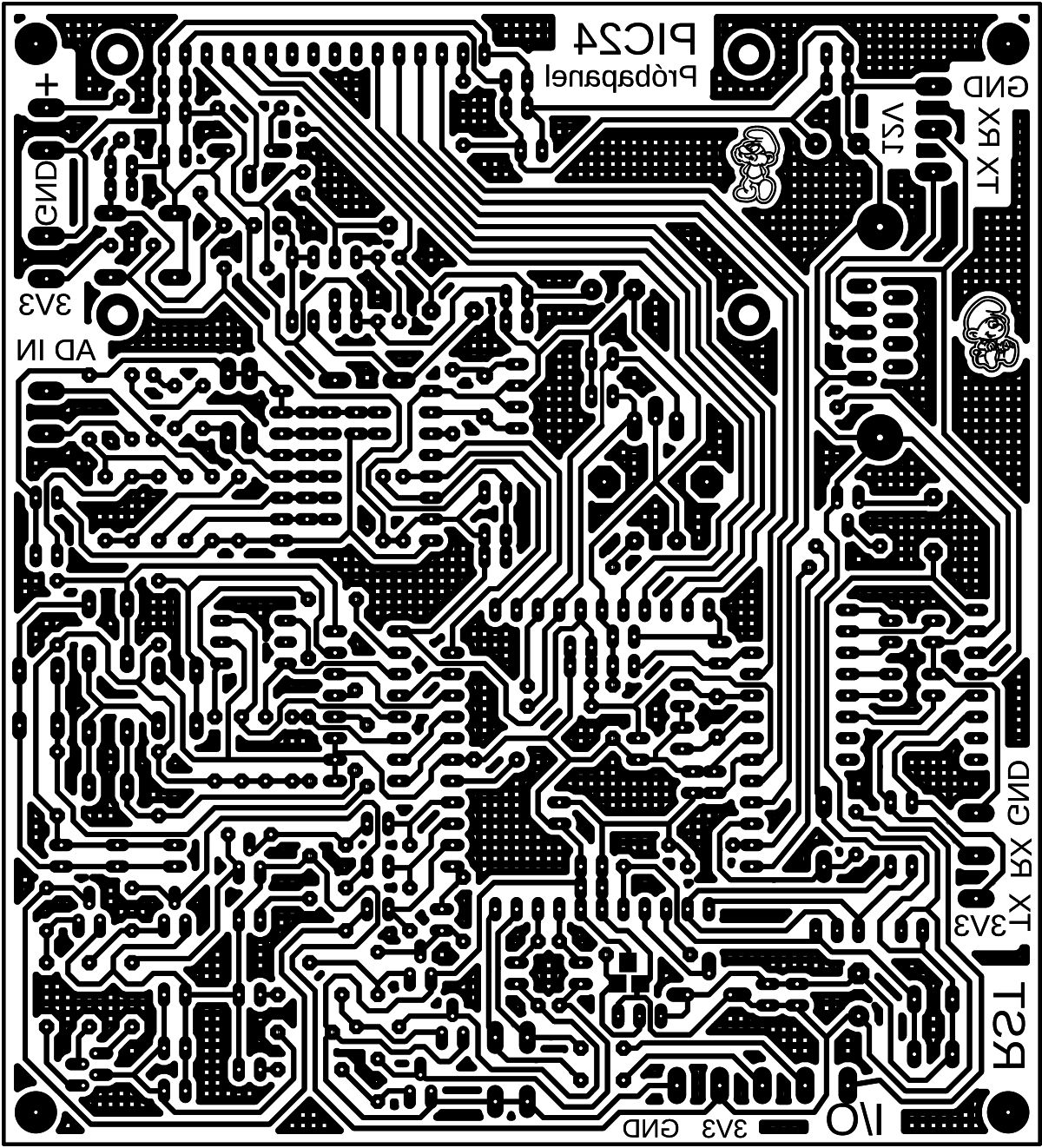

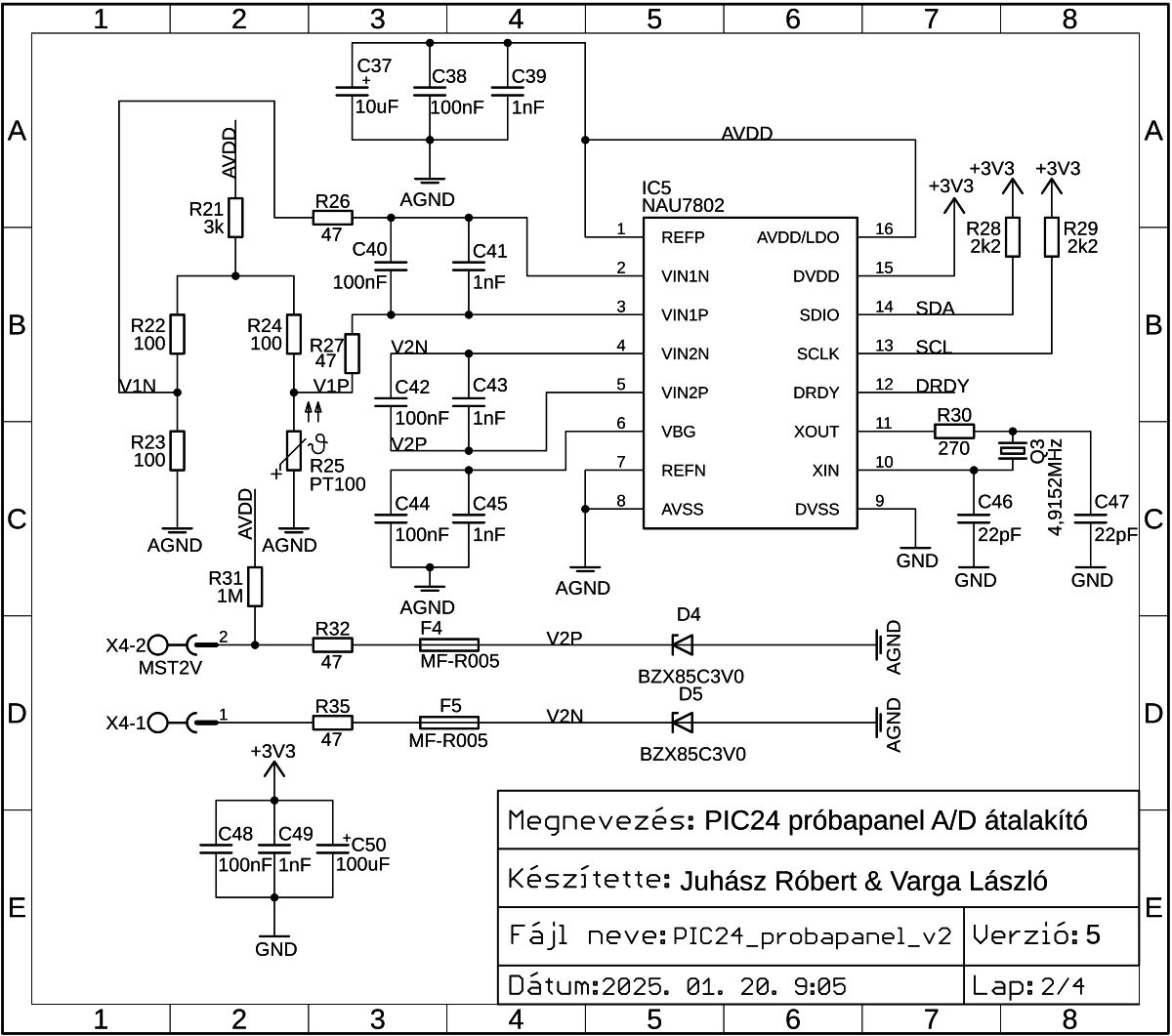

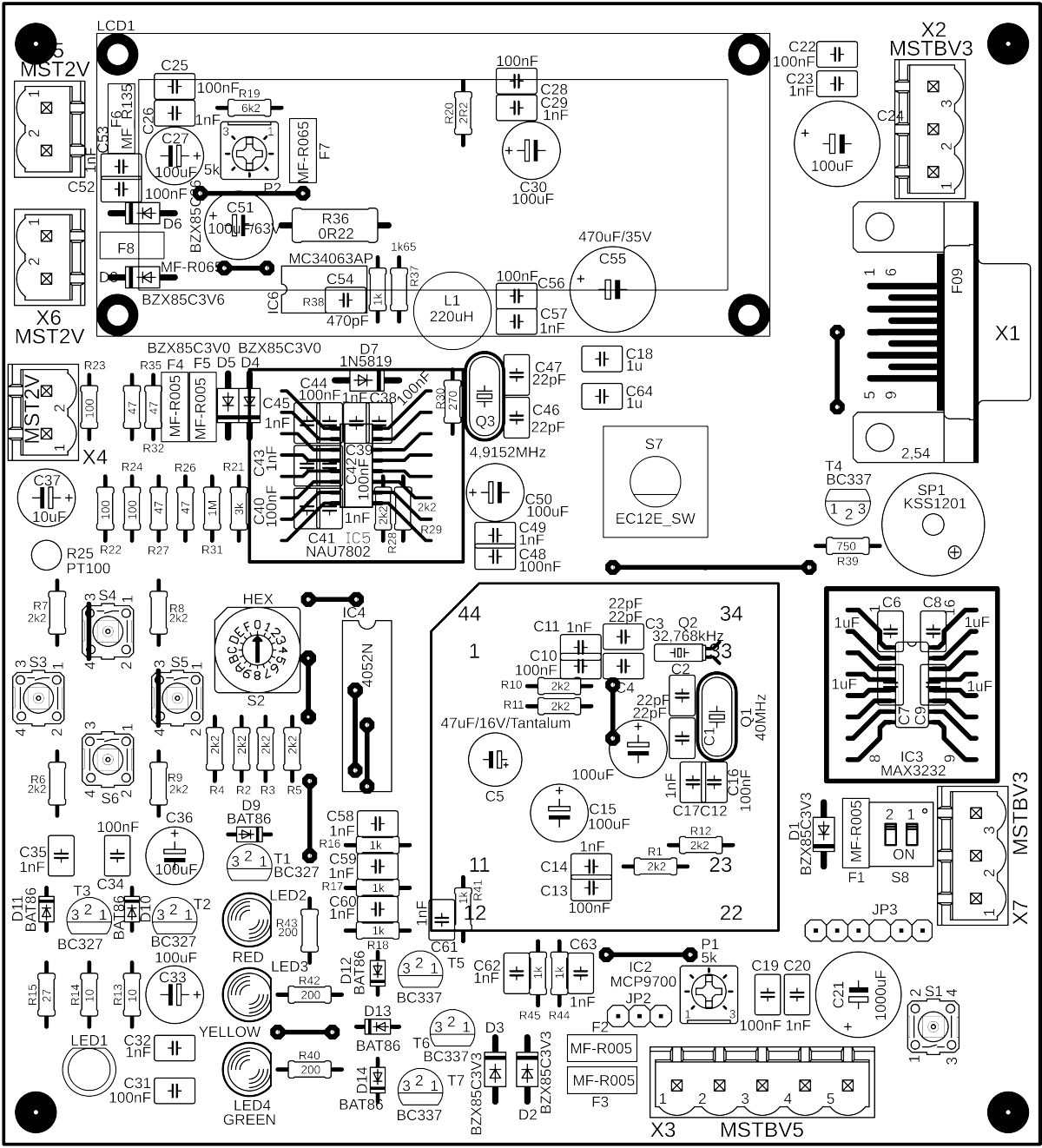

| A/D átalakító | Beültetési rajz | Nyákterv |
 |
 |
 |

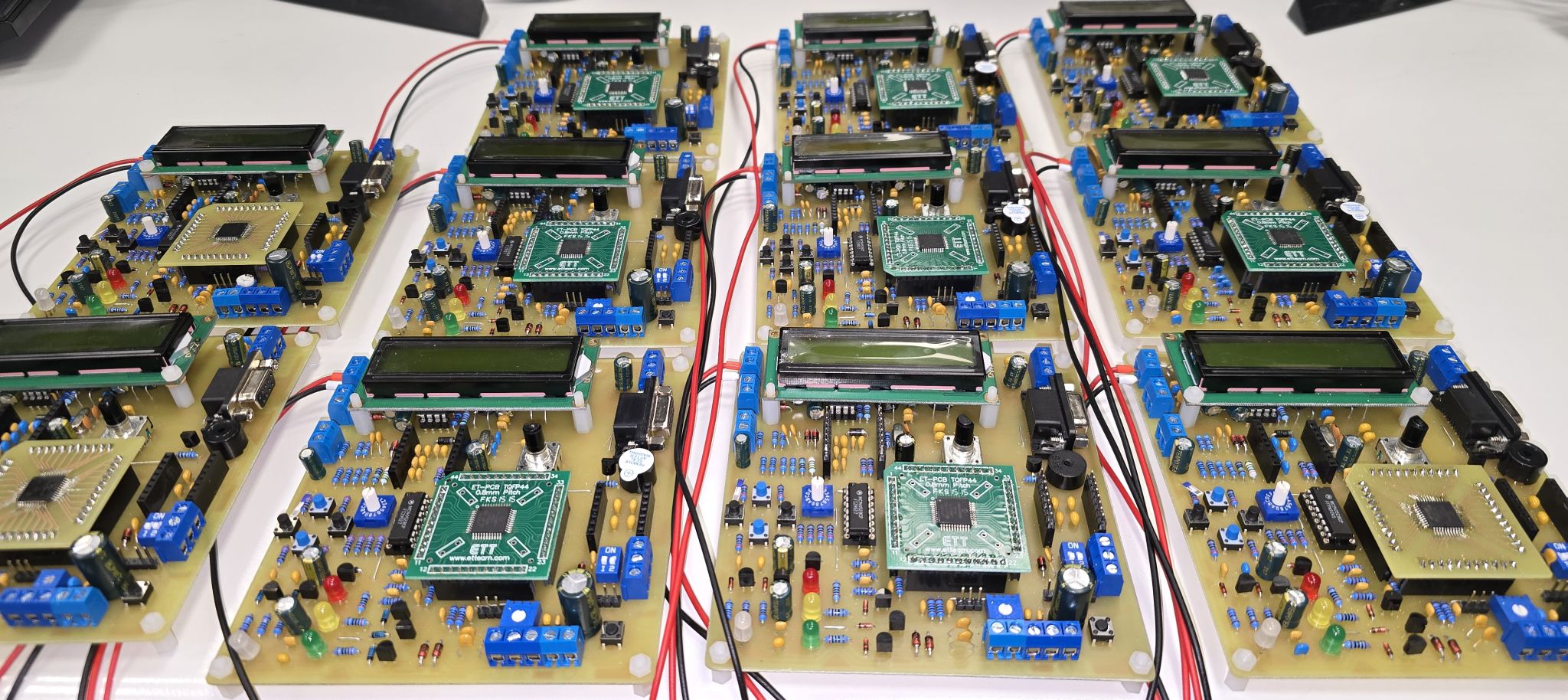

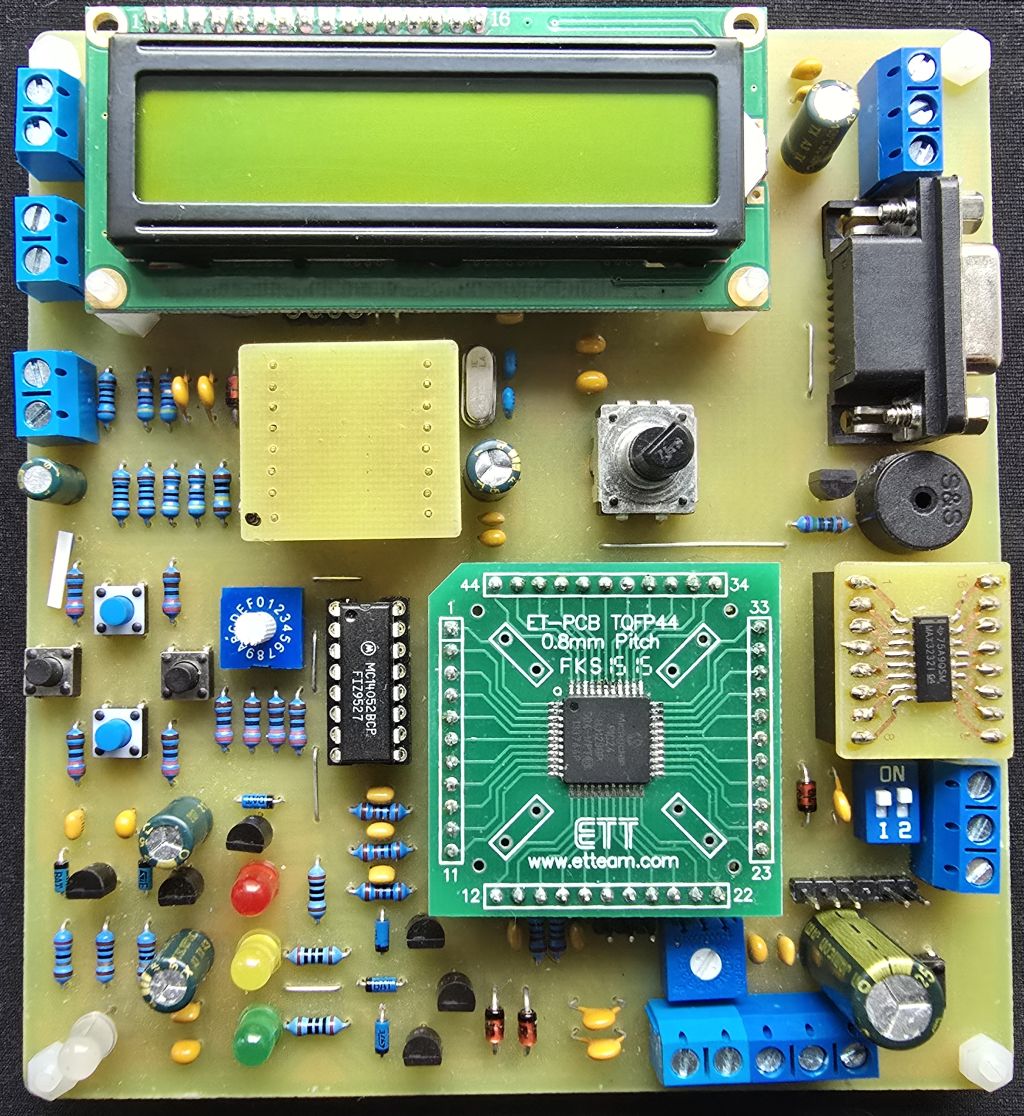

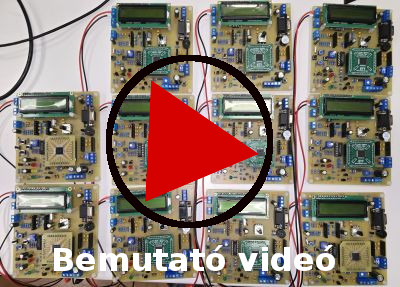

| Kész próbapanel | A tanulók által készített panelok | Bemutató videó |

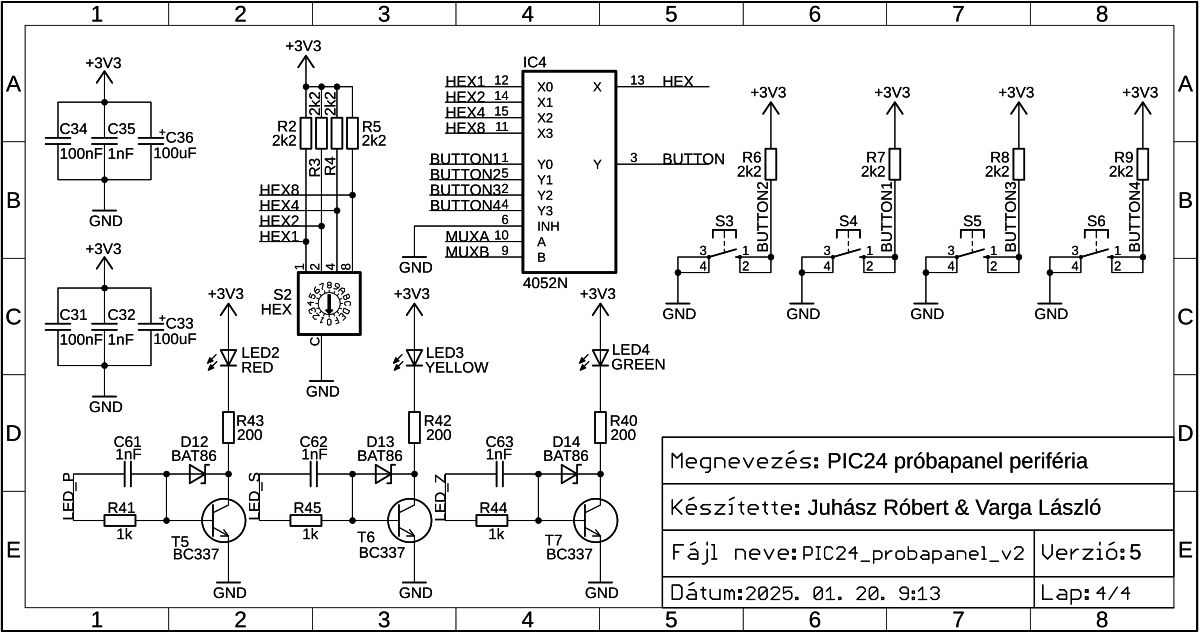

| Perifériák: | ||
| 4 nyomógomb (S3÷6) | 1 zümmer (SP1) | 1 A/D átalakító platina hőmérővel (IC4) |
| 1 hexa kódkapcsoló (S2) | 3 LED: piros, sárga, zöld (LED2÷4) | Soros port: nullmodem kapcsolat (X1, X2) |
| 1 forgó jeladó nyomógombbal (S7) | 1 RGB LED (LED1) | 1 LCD kijelző (LCD1) |
| 1 potenciométer (P1) | 1 hőmérő szenzor (IC2) | 3 külső digitális I/O (X3) |
| 2 külső analóg bemenet (X4) |
| Letöltések: | |||
| Leírás | Nyákterv | Beültetési rajz | Tesztprogram |
PIC18 próbapanel
 |
 |
 |

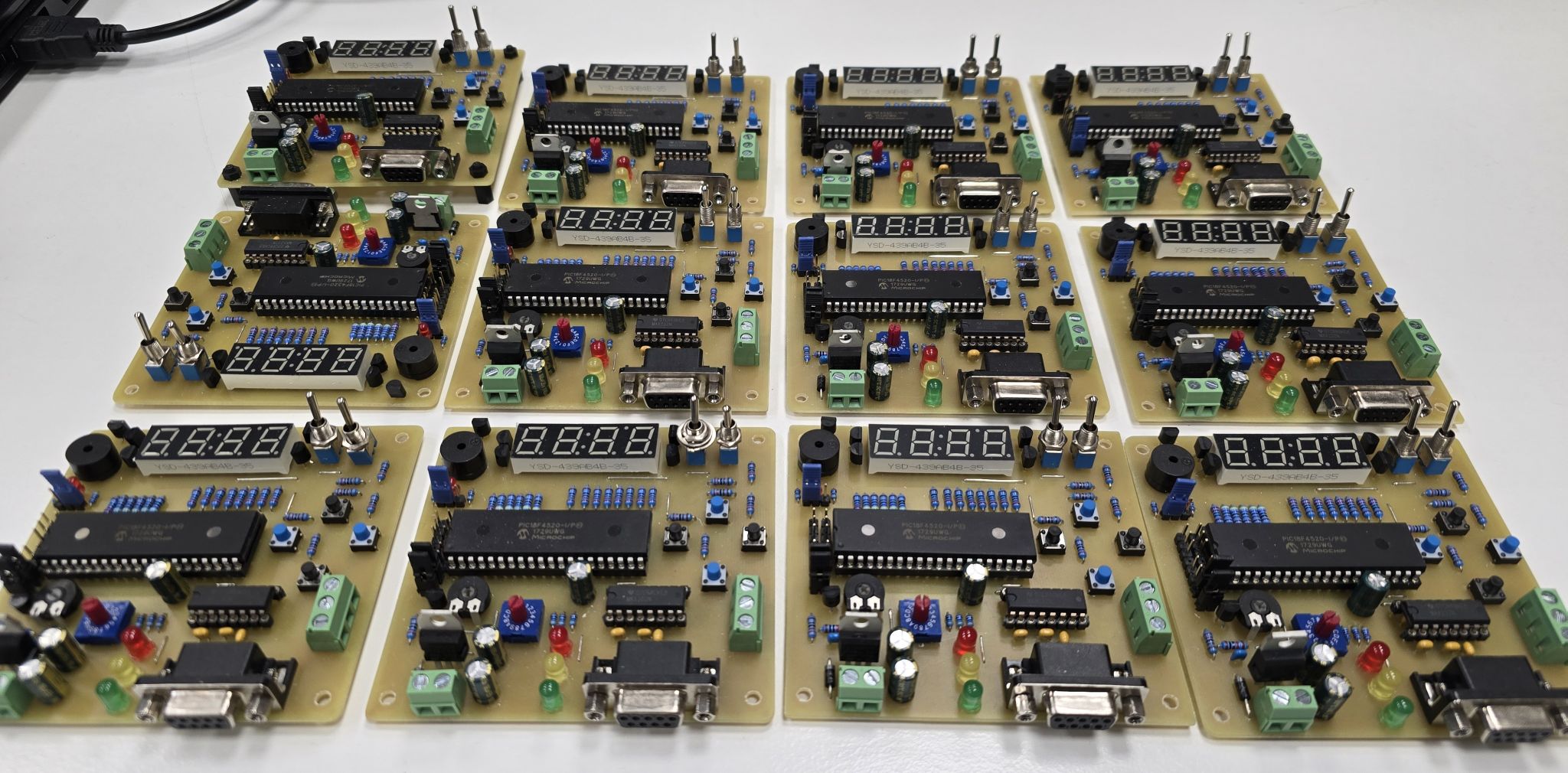

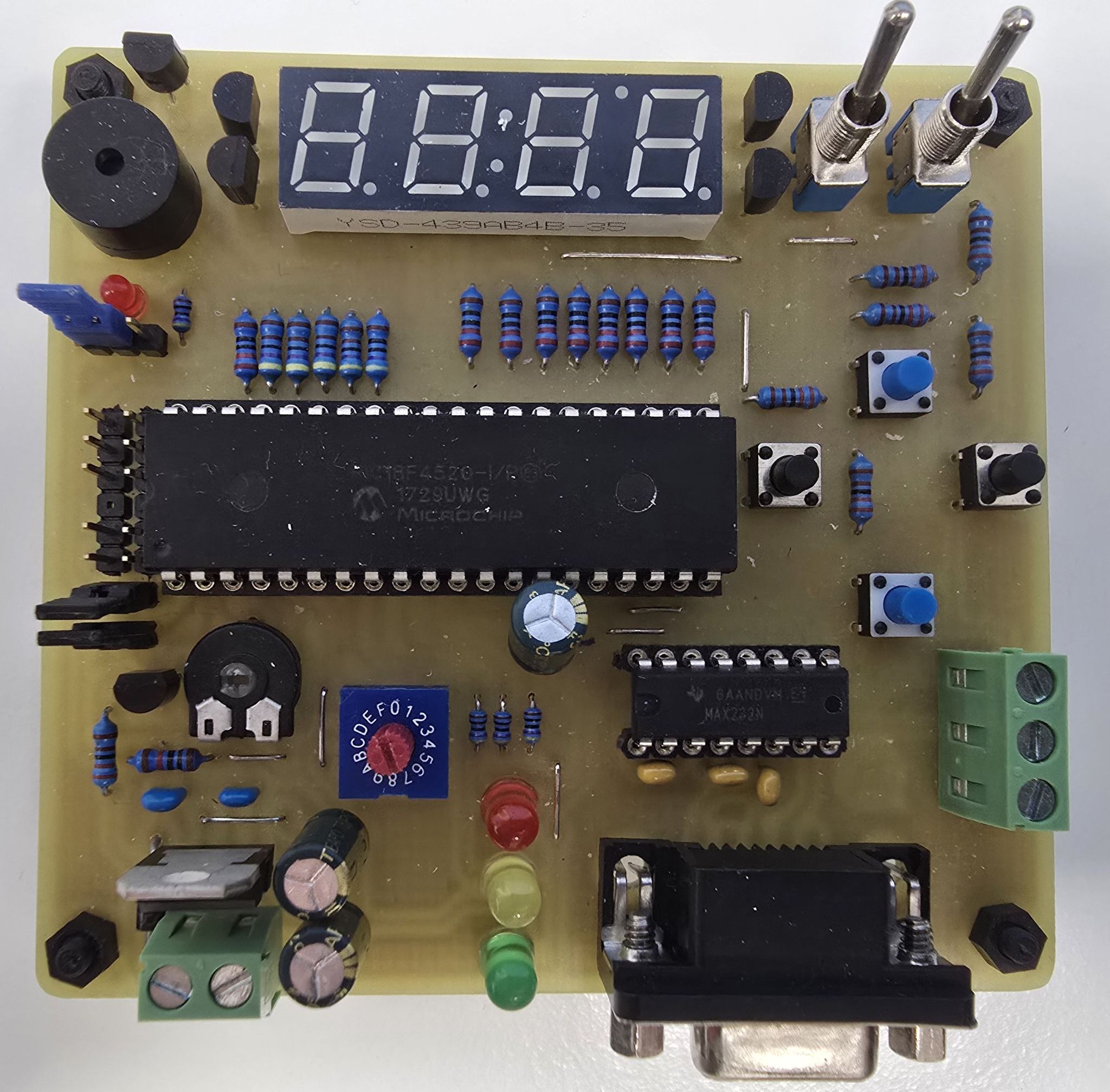

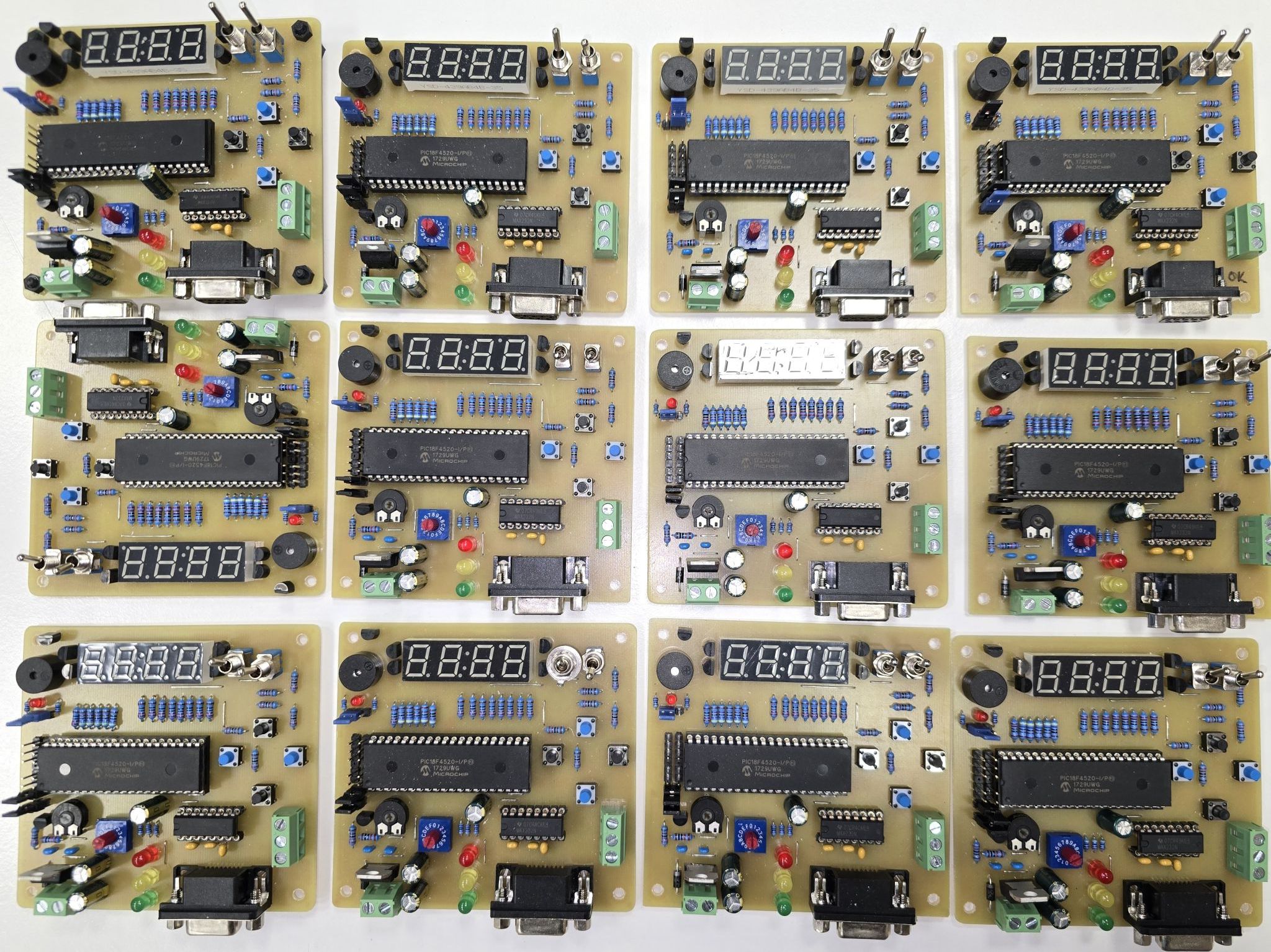

| PIC18 propapanel | Elkészült példányok I. | Elkészült példányok II. |
